产品详情

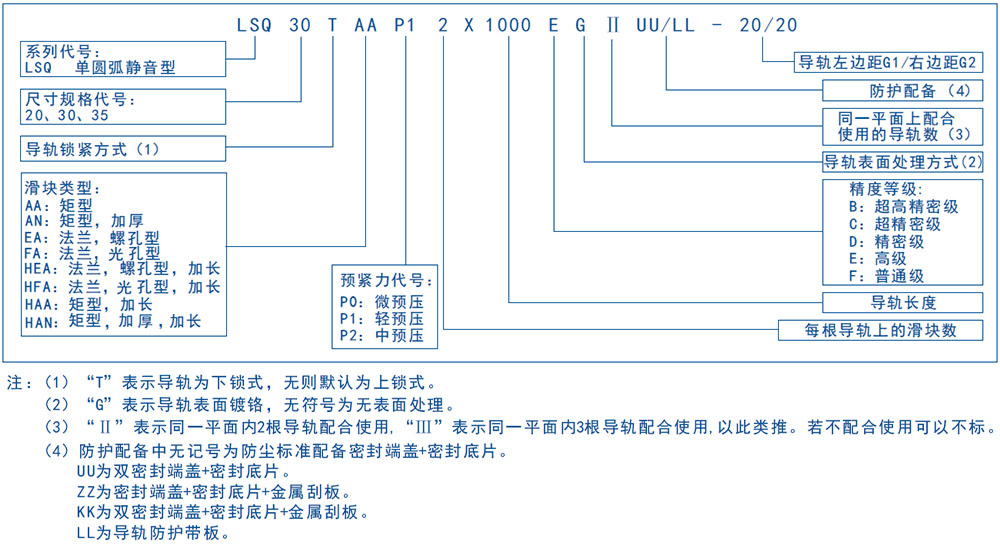

lsq 编号命名

产
品
相
册

产
品
参
数
一

产
品
参
数
二

产
品
资
料
loading
LOADING IMAGES
lsq

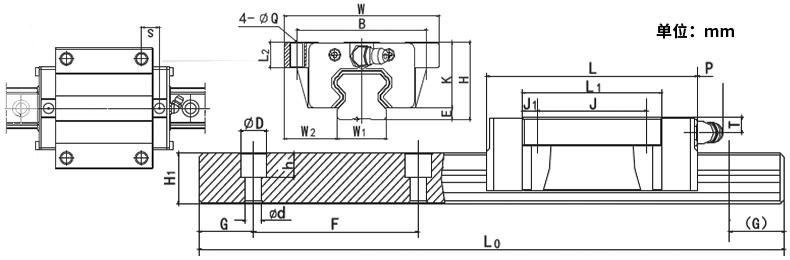

lsq-e 参数
基本编号 组合尺寸 组合尺寸
H E W2 W B×J L L1 J1 P T S K Q×L2
LSQ20EA 30 4.6 21.5 63 53×40 76 51 5.5 10 5.5 10 25.4 M6×10
LSQ20FA 30 4.6 21.5 63 53×40 76 51 5.5 10 5.5 10 25.4 φ6×10
LSQ30EA 42 7 31 90 72×52 99 72 10 10 6.5 15.25 35 M10×12
LSQ30FA 42 7 31 90 72×52 99 72 10 10 6.5 15.25 35 φ9×12
LSQ30HEA 42 7 31 90 72×52 120 93 20.5 10 6.5 25.75 35 M10×12
LSQ30HFA 42 7 31 90 72×52 120 93 20.5 10 6.5 25.75 35 φ9×12
LSQ35EA 48 7.5 33 100 82×62 109.6 80.6 9.3 10 8 14.8 40.5 M10×13
LSQ35FA 48 7.5 33 100 82×62 109.6 80.6 9.3 10 8 14.8 40.5 φ9×13
LSQ35HEA 48 7.5 33 100 82×62 134.8 105.8 21.9 10 8 27.4 40.5 M10×13
LSQ35HFA 48 7.5 33 100 82×62 134.8 105.8 21.9 10 8 27.4 40.5 φ9×13
基本编号 导轨尺寸 基本额定
载荷		 重 量
W1 H11 H12 F d×D×h G Lo
max		 C
kgf		 Co
kgf		 滑块
kg		 导轨
kg/m
LSQ20EA 20 19 19.2 60 6×9.5×8.5 20 4000 2294 2660 0.42 2.3
LSQ20FA 20 19 19.2 60 6×9.5×8.5 20 4000 2294 2660 0.42 2.3
LSQ30EA 28 27.5 27.2 80 9×14×12 20 4000 4200 4550 1.06 4.8
LSQ30FA 28 27.5 27.2 80 9×14×12 20 4000 4200 4550 1.06 4.8
LSQ30HEA 28 27.5 27.2 80 9×14×12 20 4000 5160 6200 1.06 4.8
LSQ30HFA 28 27.5 27.2 80 9×14×12 20 4000 5160 6200 1.06 4.8
LSQ35EA 34 30.3 30.6 80 9×14×12 20 4000 5580 5900 1.33 6.4
LSQ35FA 34 30.3 30.6 80 9×14×12 20 4000 5580 5900 1.33 6.4
LSQ35HEA 34 30.3 30.6 80 9×14×12 20 4000 6840 8100 1.78 6.4
LSQ35HFA 34 30.3 30.6 80 9×14×12 20 4000 6840 8100 1.78 6.4

注：H11为不带防护板尺寸；H12为带防护板尺寸。

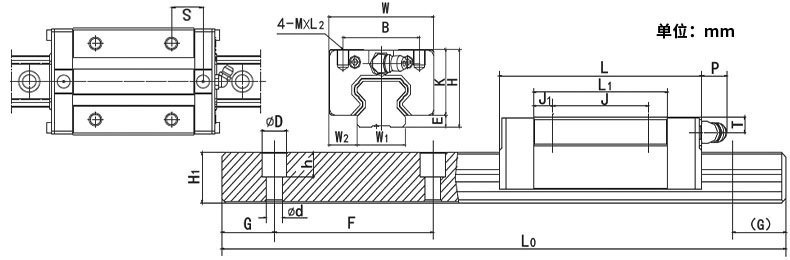

lsq-a 参数
基本编号 组合尺寸 组合尺寸
H E W2 W B×J L L1 J1 P T S K Q×L2
LSQ20AA 30 4.6 12 44 32×36 76 51 7.5 10 5.5 12 25.4 M5×6
LSQ30AA 42 7 16 60 40×40 99 72 16 10 6.5 21.25 35 M8×8
LSQ30AN 45 7 16 60 40×40 99 72 16 10 9.5 21.25 38 M8×10
LSQ30HAA 42 7 16 60 40×60 120 93 16.5 10 6.5 21.75 35 M8×8
LSQ30HAN 45 7 16 60 40×60 120 93 16.5 10 9.5 21.75 38 M8×10
LSQ35AA 48 7.5 18 70 50×50 109.6 80.6 15.3 10 8 20.8 40.5 M8×9
LSQ35AN 55 7.5 18 70 50×50 109.6 80.6 15.3 10 15 20.8 47.5 M8×12
LSQ35HAA 48 7.5 18 70 50×72 134.8 105.8 16.9 10 8 22.4 40.5 M8×9
LSQ35HAN 48 7.5 18 70 50×72 134.8 105.8 16.9 10 15 22.4 47.5 M8×12
基本编号 导轨尺寸 基本额定
载荷		 重 量
W1 H11 H12 F d×D×h G Lo
max		 C
kgf		 Co
kgf		 滑块
kg		 导轨
kg/m
LSQ20AA 20 19 19.2 60 6×9.5×8.5 20 4000 2294 2660 0.33 2.3
LSQ30AA 28 27.5 27.7 80 9×14×12 20 4000 4200 4550 0.7 4.8
LSQ30AN 28 27.5 27.7 80 9×14×12 20 4000 4200 4550 0.9 4.8
LSQ30HAA 28 27.5 27.7 80 9×14×12 20 4000 5160 6200 0.92 4.8
LSQ30HAN 28 27.5 27.7 80 9×14×12 20 4000 5160 6200 1.18 4.8
LSQ35AA 34 30.3 30.6 80 9×14×12 20 4000 5580 5900 0.98 6.4
LSQ35AN 34 30.3 30.6 80 9×14×12 20 4000 5580 5900 1.28 6.4
LSQ35HAA 34 30.3 30.6 80 9×14×12 20 4000 6840 8100 1.30 6.4
LSQ35HAN 34 30.3 30.6 80 9×14×12 20 4000 6840 8100 1.71 6.4

注：H11为不带防护板尺寸；H12为带防护板尺寸。

产品资料

HTPM PDF样本书

CAD 产品图纸

  • 暂无

step 产品图纸

  • 暂无
