产品详情

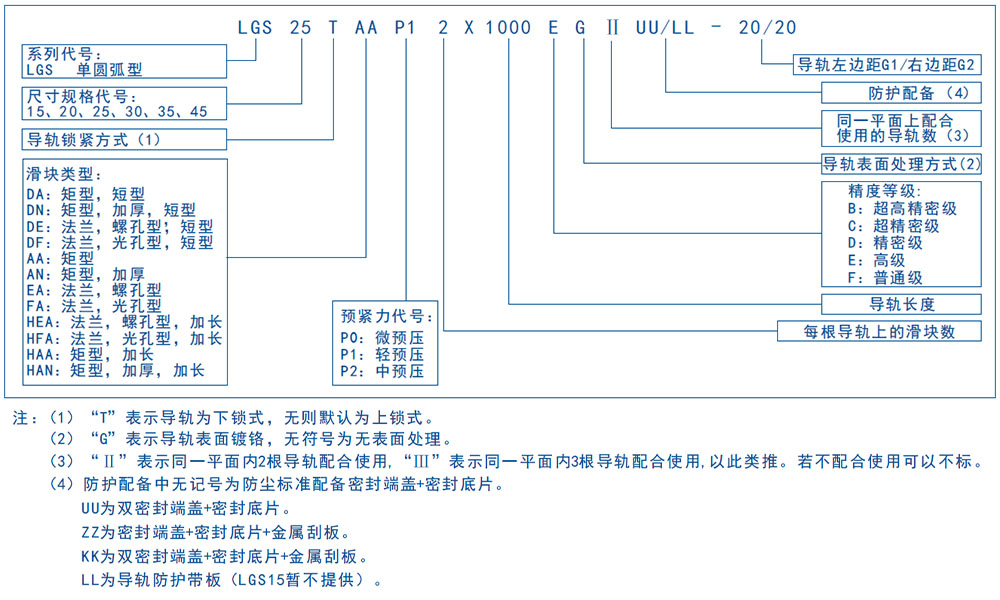

lgs 编号命名

产
品
相
册

产
品
参
数
一

产
品
参
数
二

产
品
资
料
loading
LOADING IMAGES
lgs lgs lgs lgs lgs

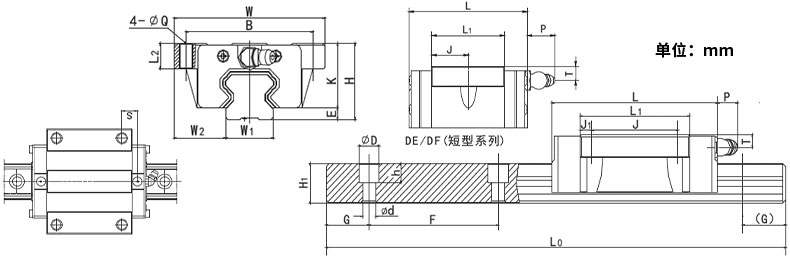

lgs-e 参数
基本编号 组合尺寸 组合尺寸
H E W2 W B×J L L1 J1 P T S K Q×L2
LGS15DE 24 4 16 47 38×12.75 47.5 25.5 - 6 4.5 16.25 20 M5×7
LGS15EA 24 4 16 47 38×30 62.5 40.5 5.25 6 4.5 8.75 20 M5×7
LGS20DE 30 4.6 21.5 63 53×15.25 55.5 30.5 - 10 5.5 19.75 25.4 M6×9.5
LGS20DF 30 4.6 21.5 63 53×15.25 55.5 30.5 - 10 5.5 19.75 25.4 φ6×9.5
LGS20EA 30 4.6 21.5 63 53×40 75.5 50.5 5.25 10 5.5 9.75 25.4 M6×10
LGS20FA 30 4.6 21.5 63 53×40 75.5 50.5 5.25 10 5.5 9.75 25.4 φ6×10
LGS20HEA 30 4.6 21.5 63 53×40 91.4 66.4 13.2 10 5.5 17.7 25.4 M6×10
LGS20HEA 30 4.6 21.5 63 53×40 91.4 66.4 13.2 10 5.5 17.7 25.4 φ6×10
LGS25DE 36 6 23.45 70 57×19.1 64.2 38.2 - 10 7 24.1 30 M8×10
LGS25DF 36 6 23.45 70 57×19.1 64.2 38.2 - 10 7 24.1 30 φ7×10
LGS25EA 36 6 23.45 70 57×45 85.7 59.7 7.35 10 7 12.35 30 M8×10
LGS25FA 36 6 23.45 70 57×45 85.7 59.7 7.35 10 7 12.35 30 φ7×10
LGS25HEA 36 6 23.45 70 57×45 109.5 83.5 19.25 10 7 24.25 30 M8×10
LGS25HFA 36 6 23.45 70 57×45 109.5 83.5 19.25 10 7 24.25 30 φ8×10
LGS30EA 42 7 31 90 72×52 99 72 10 10 6.5 15.25 35 M10×12
LGS30FA 42 7 31 90 72×52 99 72 10 10 6.5 15.25 35 φ9×12
LGS30HEA 42 7 31 90 72×52 120 93 20.5 10 6.5 25.75 35 M10×12
LGS30HFA 42 7 31 90 72×52 120 93 20.5 10 6.5 25.75 35 φ9×12
LGS35EA 48 7.5 33 100 82×62 109.6 80.6 9.3 10 8 14.8 40.5 M10×13
LGS35FA 48 7.5 33 100 82×62 109.6 80.6 9.3 10 8 14.8 40.5 φ9×13
LGS35HEA 48 7.5 33 100 82×62 134.8 105.8 21.9 10 8 27.4 40.5 M10×13
LGS35HFA 48 7.5 33 100 82×62 134.8 105.8 21.9 10 8 27.4 40.5 φ9×13
LGS45EA 60 10 37.5 120 100×80 135 99 9.5 15 10.5 17 50 M12×15
LGS45FA 60 10 37.5 120 100×80 135 99 9.5 15 10.5 17 50 φ11×15
LGS45HEA 60 10 37.5 120 100×80 167 131 25.5 15 10.5 33 50 M12×15
LGS45HEA 60 10 37.5 120 100×80 167 131 25.5 15 10.5 33 50 φ11×15
基本编号 导轨尺寸 基本额定
载荷		 重 量
W1 H11 H12 F d×D×h G Lo
max		 C
kgf		 Co
kgf		 滑块
kg		 导轨
kg/m
LGS15DE 15 13.6 - 60 4.5×7.5×6 20 2400 720 980 0.14 1.3
LGS15EA 15 13.6 - 60 4.5×7.5×6 20 2400 1010 1600 0.2 1.3
LGS20DE 20 19 19.2 60 6×9.5×8.5 20 4000 1330 1730 0.26 2.3
LGS20DF 20 19 19.2 60 6×9.5×8.5 20 4000 1330 1730 0.26 2.3
LGS20EA 20 19 19.2 60 6×9.5×8.5 20 4000 1940 2960 0.42 2.3
LGS20FA 20 19 19.2 60 6×9.5×8.5 20 4000 1940 2960 0.42 2.3
LGS20HEA 20 19 19.2 60 6×9.5×8.5 20 4000 2370 3950 0.54 2.3
LGS20HFA 20 19 19.2 60 6×9.5×8.5 20 4000 2370 3950 0.54 2.3
LGS25DE 23 22 22.2 60 7×11×9 20 4000 2160 2840 0.4 3.1
LGS25DF 23 22 22.2 60 7×11×9 20 4000 2160 2840 0.4 3.1
LGS25EA 23 22 22.2 60 7×11×9 20 4000 2870 4270 0.63 3.1
LGS25FA 23 22 22.2 60 7×11×9 20 4000 2870 4270 0.63 3.1
LGS25HEA 23 22 22.2 60 7×11×9 20 4000 3660 6050 0.88 3.1
LGS25HFA 23 22 22.2 60 7×11×9 20 4000 3660 6050 0.88 3.1
LGS30EA 28 27.5 22.2 60 9×14×12 20 4000 3550 5060 1.06 4.8
LGS30FA 28 27.5 22.2 60 9×14×12 20 4000 3550 5060 1.06 4.8
LGS30HEA 28 27.5 22.2 60 9×14×12 20 4000 4350 6750 1.35 4.8
LGS30HFA 28 27.5 22.2 60 9×14×12 20 4000 4350 6750 1.35 4.8
LGS35EA 34 30.3 30.6 80 9×14×12 20 4000 4700 6600 1.33 6.4
LGS35FA 34 30.3 30.6 80 9×14×12 20 4000 4700 6600 1.33 6.4
LGS35HEA 34 30.3 30.6 80 9×14×12 20 4000 5800 8800 1.78 6.4
LGS35HFA 34 30.3 30.6 80 9×14×12 20 4000 5800 8800 1.78 6.4
LGS45EA 45 39 39.3 105 14×20×17 22.5 4000 7600 10300 2.91 10.8
LGS45FA 45 39 39.3 105 14×20×17 22.5 4000 7600 10300 2.91 10.8
LGS45HEA 45 39 39.3 105 14×20×17 22.5 4000 9300 13800 3.78 10.8
LGS45HFA 45 39 39.3 105 14×20×17 22.5 4000 9300 13800 3.78 10.8

注：H11为不带防护板尺寸；H12为带防护板尺寸。

lgs-a 参数
基本编号 组合尺寸 组合尺寸
H E W2 W B×J L L1 J1 P T S K M×L2
LGS15DA 24 4 9.5 34 26×12.75 47.5 25.5 - 6 4.5 16.25 20 M4×5
LGS15AA 24 4 9.5 34 26×26 62.5 40.5 7.25 6 4.5 10.75 20 M4×5
LGS15AN 28 4 9.5 34 26×26 62.5 40.5 7.25 6 8.5 10.75 24 M4×5
LGS20DA 30 4.6 12 44 32×15.25 55.5 30.5 - 10 5.5 19.75 25.4 M5×6
LGS20AA 30 4.6 12 44 32×36 75.5 50.5 7.25 10 5.5 11.75 25.4 M5×6
LGS20HAA 30 4.6 12 44 32×50 91.4 66.4 8.2 10 5.5 12.7 25.4 M5×6
LGS25DA 36 6 12.45 48 35×19.1 64.2 38.2 - 10 7 24.1 30 M6×7.5
LGS25DN 40 6 12.45 48 35×19.1 64.2 38.2 - 10 11 24.1 34 M6×10
LGS25AA 36 6 12.45 48 35×35 85.7 59.7 12.35 10 7 17.35 30 M6×7.5
LGS25AN 40 6 12.45 48 35×35 85.7 59.7 12.35 10 11 17.35 34 M6×10
LGS25HAA 36 6 12.45 48 35×50 109.5 83.5 16.75 10 7 21.75 30 M6×7.5
LGS25HAN 40 6 12.45 48 35×50 109.5 83.5 16.75 10 11 21.75 34 M6×10
LGS30DA 42 7 16 60 40×17.9 62.8 35.8 - 10 6.5 23.15 35 M8×8
LGS30AA 42 7 16 60 40×40 99 72 16 10 6.5 21.25 35 M8×8
LGS30AN 45 7 16 60 40×40 99 72 16 10 9.5 21.25 38 M8×10
LGS30HAA 42 7 16 60 40×60 120 93 16.5 10 6.5 21.75 35 M8×8
LGS30HAN 45 7 16 60 40×60 120 93 16.5 10 9.5 21.75 38 M8×10
LGS35AA 48 7.5 18 70 50×50 109.5 80.6 15.3 10 8 20.8 40.5 M8×9
LGS35AN 55 7.5 18 70 50×50 109.5 80.6 15.3 10 15 20.8 47.5 M8×12
LGS35HAA 48 7.5 18 70 50×72 134.8 105.8 16.9 10 8 22.4 40.5 M8×9
LGS35HAN 55 7.5 18 70 50×72 134.8 105.8 16.9 10 15 22.4 47.5 M8×12
LGS45AN 70 10 20.5 86 60×60 135 99 19.5 15 20.5 27 60 M10×17
LGS45HAN 70 10 20.5 86 60×80 167 131 25.5 15 20.5 33 60 M10×17
基本编号 导轨尺寸 基本额定
载荷		 重 量
W1 H11 H12 F d×D×h G Lo
max		 C
kgf		 Co
kgf		 滑块
kg		 导轨
kg/m
LGS15DA 15 13.6 - 60 4.5×7.5×6 20 2400 720 980 0.11 1.3
LGS15AA 15 13.6 - 60 4.5×7.5×6 20 2400 1010 1600 0.15 1.3
LGS15AN 15 13.6 - 60 4.5×7.5×6 20 2400 1010 1600 0.19 1.3
LGS20DA 20 19 19.2 60 6×9.5×8.5 20 4000 1330 1730 0.2 2.3
LGS20AA 20 19 19.2 60 6×9.5×8.5 20 4000 1940 2960 0.33 2.3
LGS20HAA 20 19 19.2 60 6×9.5×8.5 20 4000 2370 3950 0.42 2.3
LGS25DA 23 22 22.2 60 7×11×9 20 4000 2160 2840 0.3 3.1
LGS25DN 23 22 22.2 60 7×11×9 20 4000 2160 2840 0.37 3.1
LGS25AA 23 22 22.2 60 7×11×9 20 4000 2870 4270 0.48 3.1
LGS25AN 23 22 22.2 60 7×11×9 20 4000 2870 4270 0.57 3.1
LGS25HAA 23 22 22.2 60 7×11×9 20 4000 3660 6050 0.66 3.1
LGS25HAN 23 22 22.2 60 7×11×9 20 4000 3660 6050 0.78 3.1
LGS30DA 28 27.5 27.7 80 9×14×12 20 4000 2190 2530 0.35 4.8
LGS30AA 28 27.5 27.7 80 9×14×12 20 4000 3550 5060 0.7 4.8
LGS30AN 28 27.5 27.7 80 9×14×12 20 4000 3550 5060 0.9 4.8
LGS30HAA 28 27.5 27.7 80 9×14×12 20 4000 4350 6750 0.92 4.8
LGS30HAN 28 27.5 27.7 80 9×14×12 20 4000 4350 6750 1.18 4.8
LGS35AA 34 30.3 30.6 80 9×14×12 20 4000 4700 6600 0.98 6.4
LGS35AN 34 30.3 30.6 80 9×14×12 20 4000 4700 6600 1.28 6.4
LGS35HAA 34 30.3 30.6 80 9×14×12 20 4000 5800 8800 1.30 6.4
LGS35HAN 34 30.3 30.6 80 9×14×12 20 4000 5800 8800 1.71 6.4
LGS45AN 45 39 39.3 105 14×20×17 22.5 4000 7600 10300 2.92 10.8
LGS45HAN 45 39 39.3 105 14×20×17 22.5 4000 9300 13800 3.82 10.8

注：H11为不带防护板尺寸；H12为带防护板尺寸。

产品资料

HTPM PDF样本书

CAD 产品图纸

  • 暂无

step 产品图纸

  • 暂无
