产品详情

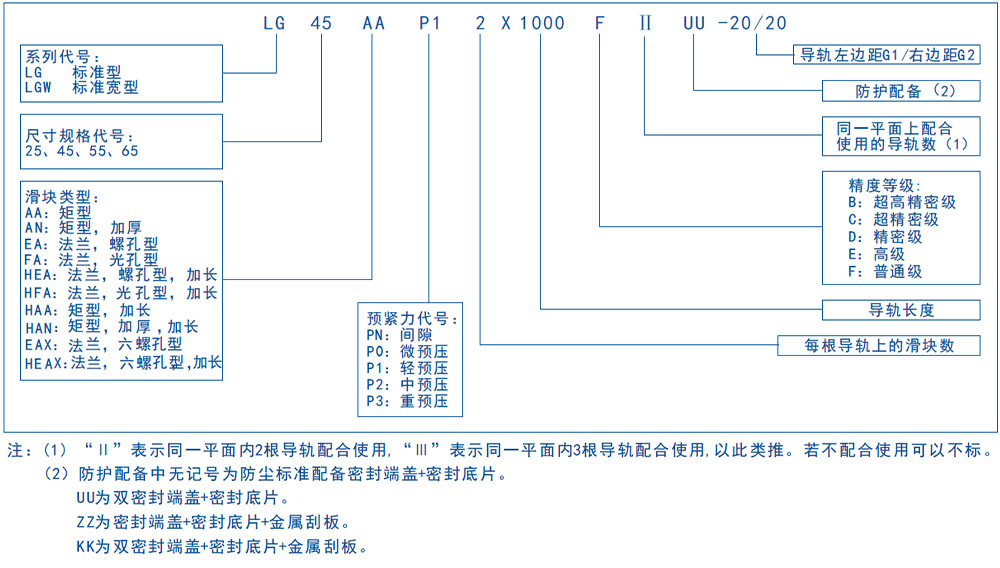

lg 编号命名

产
品
相
册

参
数
一

参
数
二

参
数
三

参
数
四

产
品
资
料

LOADING IMAGES

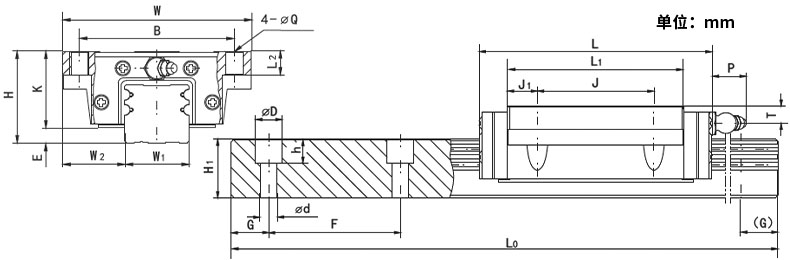

基本编号	组合尺寸			组合尺寸
基本编号	H	E	W2	W	B×J		L	L1	J1	P	T	K	Q×L2

LG45EA	60	10	37.5	120	100×80		139	102	11	15	11	50	M12×15
LG45FA	60	10	37.5	120	100×80		139	102	11	15	11	50	φ11×15
LG45HEA	60	10	37.5	120	100×80		171	134	27	15	11	50	M12×15
LG45HFA	60	10	37.5	120	100×80		171	134	27	15	11	50	φ11×15
LG55EA	70	11	43.5	140	116×95		161	120	12.5	15	13	59	M14×17
LG55FA	70	11	43.5	140	116×95		161	120	12.5	15	13	59	φ14×17
LG55HEA	70	11	43.5	140	116×95		201	160	32.5	15	13	59	M14×17
LG55HFA	70	11	43.5	140	116×95		201	160	32.5	15	13	59	φ14×17
LG65EA	90	13.8	53.5	170	142×110		198	147	18.5	15	19	76.2	M16×23
LG65FA	90	13.8	53.5	170	142×110		198	147	18.5	15	19	76.2	φ16×23
LG65HEA	90	13.8	53.5	170	142×110		258	207	48.5	15	19	76.2	M16×23

基本编号	导轨尺寸								基本额定载荷		重量
基本编号	W1	H1	F	d×D×h			G	Lo max	C kgf	Co kgf	滑块 kg	导轨 kg/m

LG45EA	45	37.5	105	14×20×17			22.5	4000	7450	10500	3	11.62
LG45FA	45	37.5	105	14×20×17			22.5	4000	7450	10500	3	11.62
LG45HEA	45	37.5	105	14×20×17			22.5	4000	9200	14300	3.94	11.62
LG45HFA	45	37.5	105	14×20×17			22.5	4000	9200	14300	3.94	11.62
LG55EA	53	45	120	16×23×20			30	4000	11400	15300	4.7	16.6
LG55FA	53	45	120	16×23×20			30	4000	11400	15300	4.7	16.6
LG55HEA	53	45	120	16×23×20			30	4000	14300	21200	6.3	16.6
LG55HFA	53	45	120	16×23×20			30	4000	14300	21200	6.3	16.6
LG65EA	63	53	150	18×26×22			35	4000	18800	23500	9.56	23.6
LG65FA	63	53	150	18×26×22			35	4000	18800	23500	9.56	23.6
LG65HEA	63	53	150	18×26×22			35	4000	25000	35900	13.6	23.6

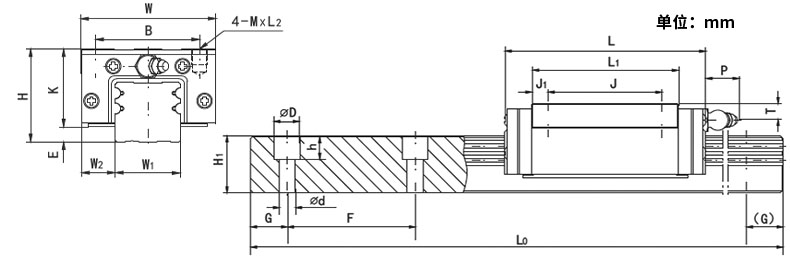

基本编号	组合尺寸			组合尺寸
基本编号	H	E	W2	W	B×J		L	L1	J1	P	T	K	M×L2

LG45AA	60	10	20.5	86	60×60		139	102	21	15	11	50	M10×16
LG45AN	70	10	20.5	86	60×60		139	102	21	15	21	60	M10×16
LG45HAA	60	10	20.5	86	60×80		171	134	27	15	11	50	M10×16
LG45HAN	70	10	20.5	86	60×80		171	134	27	15	21	60	M10×16
LG55AA	70	11	23.5	100	75×75		161	120	22.5	15	13	59	M12×18
LG55AN	80	11	23.5	100	75×75		161	120	22.5	15	23	69	M12×18
LG55HAA	70	11	23.5	100	75×95		201	160	32.5	15	13	59	M12×18
LG55HAN	80	11	23.5	100	75×95		201	160	32.5	15	23	69	M12×18
LG65AN	90	13.8	31.5	126	76×70		198	147	38.5	15	19	76.2	M16×23
LG65HAN	90	13.8	31.5	126	76×120		258	207	43.5	15	19	76.2	M16×23

基本编号	导轨尺寸								基本额定载荷		重量
基本编号	W1	H1	F	d×D×h			G	Lo max	C kgf	Co kgf	滑块 kg	导轨 kg/m

LG45AA	45	37.5	105	14×20×17			22.5	4000	7450	10500	2.4	11.62
LG45AN	45	37.5	105	14×20×17			22.5	4000	7450	10500	3.07	11.62
LG45HAA	45	37.5	105	14×20×17			22.5	4000	9200	14300	3.13	11.62
LG45HAN	45	37.5	105	14×20×17			22.5	4000	9200	14300	4	11.62
LG55AA	53	45	120	16×23×20			30	4000	11400	15300	3.73	16.6
LG55AN	53	45	120	16×23×20			30	4000	11400	15300	4.65	16.6
LG55HAA	53	45	120	16×23×20			30	4000	14300	21200	4.93	16.6
LG55HAN	53	45	120	16×23×20			30	4000	14300	21200	6.16	16.6
LG65AA	63	53	150	18×26×22			35	4000	18800	23500	7.9	23.6
LG65HAA	63	53	150	18×26×22			35	4000	25000	35900	11.2	23.6

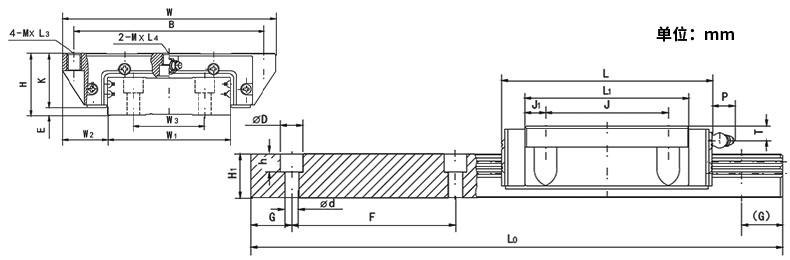

基本编号	组合尺寸			组合尺寸
基本编号	H	E	W2	W	B×J		L	L1	J1	P	T	K	M×L2		L4
LGW25EA	35	4.5	25.5	120	107×60		104	80	10	12	7	30.5	M8×10		7
LGW25SEA	35	4.5	25.5	120	107×45		82	58	6.5	12	7	30.5	M8×10		13

基本编号	导轨尺寸									基本额定载荷		重量
基本编号	W1	W3	H1	F	d×D×h			G	Lo max	C kgf	Co kgf	滑块 kg	导轨 kg/m
LGW25EA	69	40	21.5	80	7×11×9			20	4000	3260	5300	1.32	10.84
LGW25SEA	69	40	21.5	80	7×11×9			20	4000	2640	3500	0.95	10.84

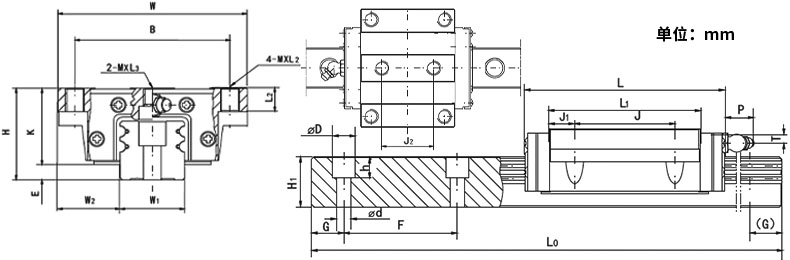

基本编号	组合尺寸			组合尺寸
基本编号	H	E	W2	W	B×J		L	L1	J1	J2	P	T	K	M×L2		M×L3
LG45EAX	60	10	37.5	120	100×80		139	102	11	60	15	11	50	M12×15		M12×11
LG45HEAX	60	10	37.5	120	100×80		171	134	27	60	15	11	50	M12×15		M12×11
LG55EAX	70	11	43.5	140	116×95		161	120	12.5	70	15	13	59	M14×17		M14×11
LG55HEAX	70	11	43.5	140	116×95		201	160	32.5	70	15	13	59	M14×17		M14×11
LG65EAX	90	13.8	53.5	170	142×110		198	147	18.5	82	15	19	76.2	M16×23		M16×19
LG65HEAX	90	13.8	53.5	170	142×110		258	207	48.5	82	15	19	76.2	M16×23		M16×19

基本编号	导轨尺寸								基本额定载荷		重量
基本编号	W1	H1	F	d×D×h			G	Lo max	C kgf	Co kgf	滑块 kg	导轨 kg/m
LG45EAX	45	37.5	105	14×20×17			22.5	4000	7450	10500	2.93	11.62
LG45HEAX	45	37.5	105	14×20×17			22.5	4000	9200	14300	3.84	11.62
LG55EAX	53	45	120	16×23×20			30	4000	11400	15300	4.59	16.6
LG55HEAX	53	45	120	16×23×20			30	4000	14300	21200	6.12	16.6
LG65EAX	63	53	150	18×26×22			35	4000	18800	23500	9.5	26.36
LG65HEAX	63	53	150	18×26×22			35	4000	25000	35900	13.5	26.36
