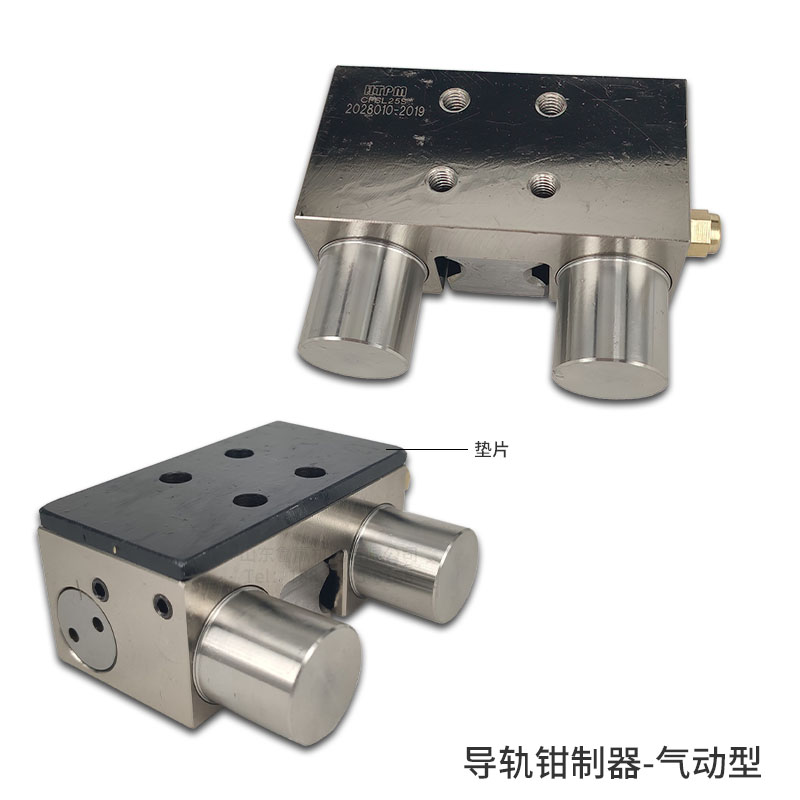

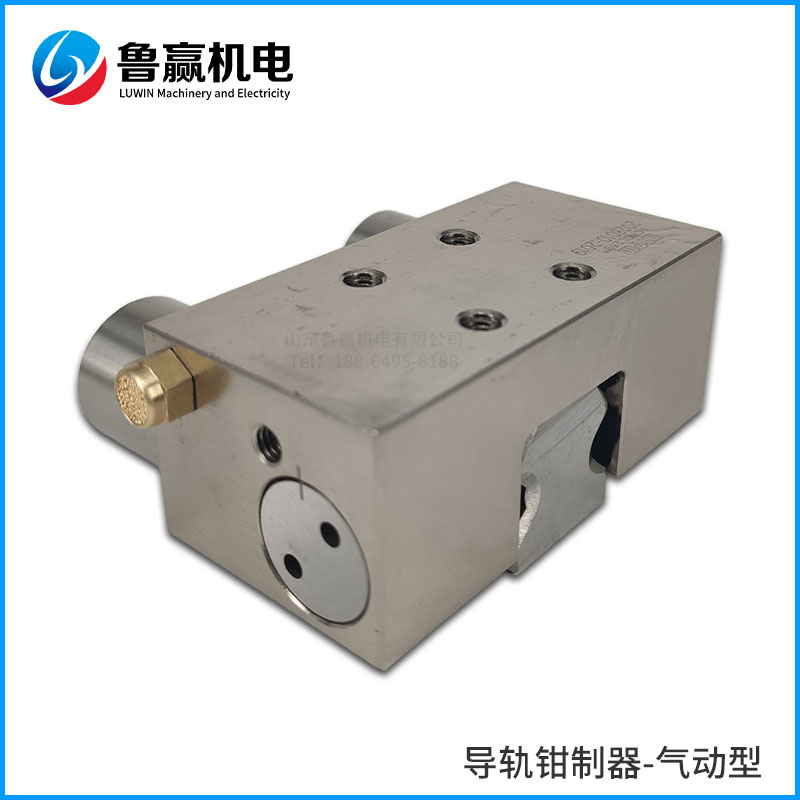

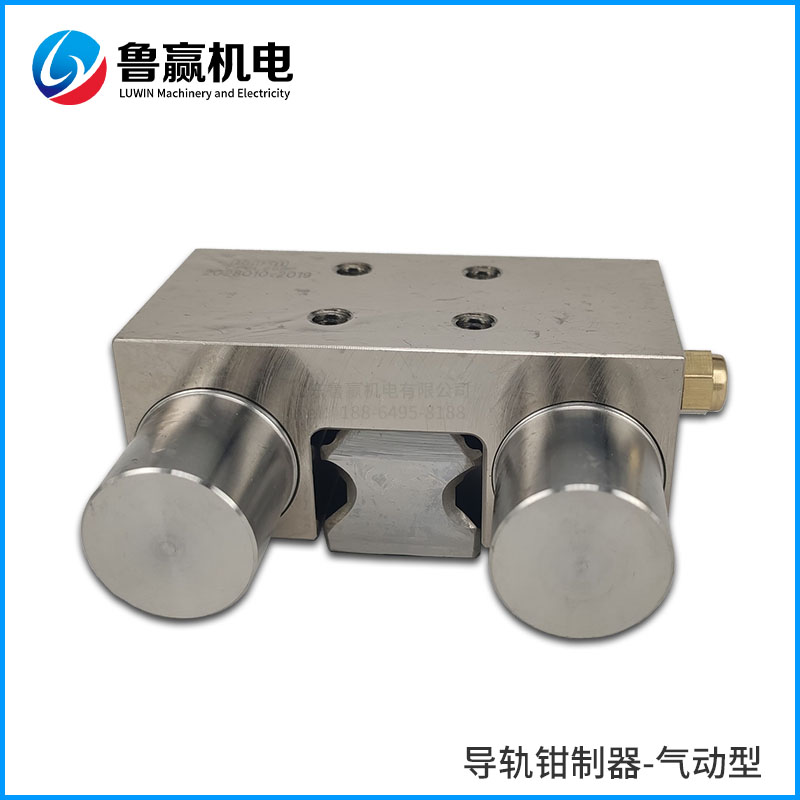

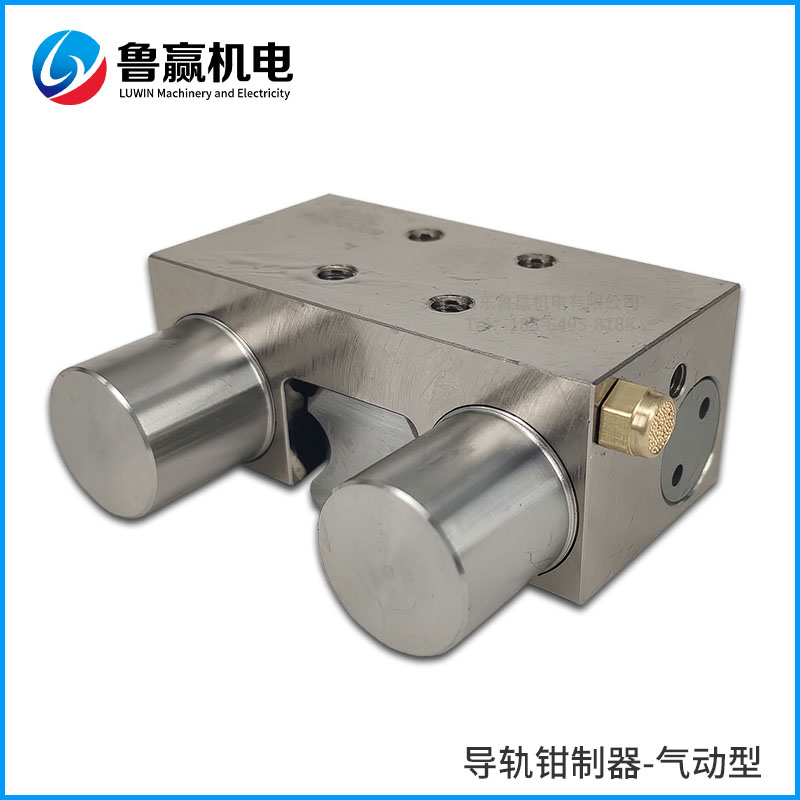

产品详情

---

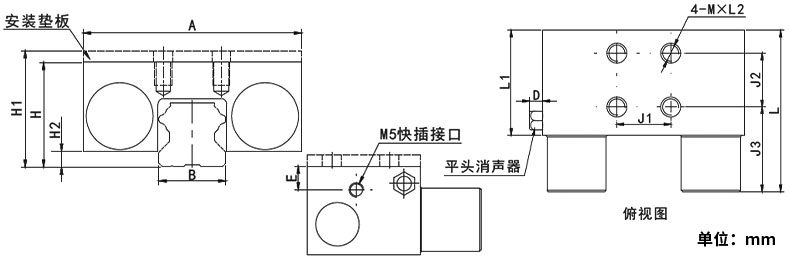

型号	H	H1	H2	A	B	J1	J2	J3	L	L1	D	E	M	L2
CPS20S CPS20S-04	30	-	4	66	20	20	20	31.5	60	39	4.5	5.8	M5	6
CPS25S CPS25S-04	36	40	5.5	75	23	20	20	31.5	60	39	4.5	8.2	M6	8
CPS25W CPS25W-04	35	-	4.5	121	69	50	20	31.5	60	39	4.5	4.5	M6	8
CPS30S CPS30S-04	42	45	7	90	28	22	22	36.7	69.5	42	4.5	7.5	M8	8
CPS35S CPS35S-04	48	55	7	100	34	24	24	36.5	69.5	42	4.5	9	M8	10
CPS45S CPS45S-04	60	70	9	120	45	26	26	42	82.5	51	4.5	13	M10	15
CPS55S CPS55S-04	70	80	18	138	53	30	30	42	82.5	51	4.5	10	M10	16

注：H1¹为钳制器与AN/HAN滑块配套使用加装安装垫板后的高度。“04”表示0.4MPa打开；无则表示0.55MPA打开。

---

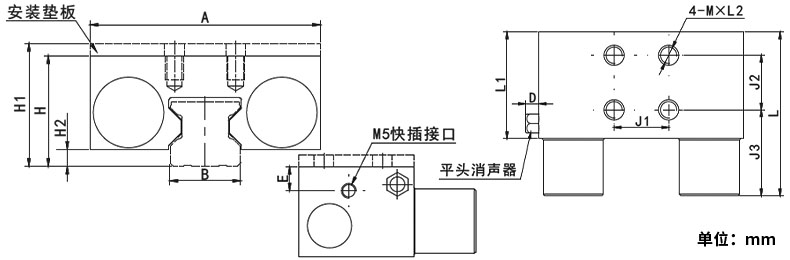

型号	H	H1	H2	A	B	J1	J2	J3	L	L1	D	E	M	L2
CPS35R CPS35R-04	48	55	5	100	34	24	24	36.5	69.5	42	4.5	11	M8	10
CPS45R CPS45R-04	60	70	9	120	45	26	26	42	82.5	51	4.5	16	M10	15
CPS55R CPS55R-04	70	80	10	128	53	30	30	42	82.5	51	4.5	20	M10	18
CPS65R CPS65R-04	90		13	138	63	30	30	42	82.5	51	4.5	21	M10	19

注：H1¹为钳制器与AN/HAN滑块配套使用加装安装垫板后的高度。“04”表示0.4MPa打开；无则表示0.55MPA打开。

产品资料

---

HTPM PDF样本书

• 综合样本书 2019

CAD 产品图纸

• 暂无

step 产品图纸

• CPS20S
• CPS25S
• CPS25W
• CPS30S
• CPS35S
• CPS45S
• CPS55S

• CPS35R
• CPS45R
• CPS55R
• CPS65R
