产品详情

---

型号	H	H2	A	B	J1	J2	J3	L	L1	M	L2	L3	G	E
CH35R-EA	48	6.5	100	34	82	62	52	134	120	M10	13	7.4	G1/8	13
CH35R-AN	55	6.5	70	34	50	72	72	134	120	M8	12	12	G1/8	13
CH45R-EA	60	9	120	45	100	80	60	169	155	M12	15	10	G1/8	15
CH45R-AN	70	9	86	45	60	80	80	169	155	M10	18	18	G1/8	15
CH55R-EA	70	10	140	53	116	95	70	198	184	M14	18	16.8	G1/8	17
CH45R-AN	80	10	100	53	75	95	95	198	184	M12	18	18	G1/8	17
CH65R-EA	90	13	170	63	142	110	82	241	227	M16	23	16.5	G1/4	20
CH65R-AN	90	13	126	63	76	120	120	241	227	M16	20	20	G1/4	20

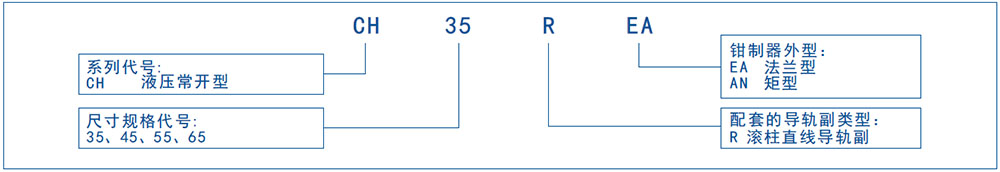

注：EA：法兰型；AN：矩形。配合R 滚柱直线导轨，其他品牌不适配。
